Splicing Sleeves Protector

Ang kalidad ng Splicing Sleeves Protector ng Lingkai ay may Earth Wire Splice Protection Sleeves at isang ACSR Splice Protection Sleeves at idinisenyo upang protektahan ang compression Sleeves joints para sa ACSR conductor sa mga line stringing operations at gawin silang ligtas na dumaan sa stringing blocks. Ang mga joint joint ay binubuo ng dalawang piraso ng shell, na gawa sa galvanized steel. Ang magkabilang dulo ay naka-install na may mga bahagi ng goma, na nagpoprotekta sa mid-span joint sa panahon ng pagpasa sa mga stringing pulleys.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Ang mataas na kalidad na Splicing Sleeves Protector ng Lingkai ay isang matibay at cost-effective na solusyon na nagbibigay ng maaasahang proteksyon para sa mga ACSR splice sa mga application ng transmission at distribution. Ang Splicing Sleeves Protector ay gawa sa mga de-kalidad na materyales.

Idinisenyo ang aming Splicing Sleeves Protector para matiyak ang pinakamainam na koneksyon sa pagitan ng mga ACSR conductor habang pinoprotektahan ang mga ito laban sa mga salik sa kapaligiran.

Ang mga joint joint ay binubuo ng dalawang piraso ng shell, na gawa sa galvanized steel. Ang magkabilang dulo ay naka-install na may mga bahagi ng goma, na nagpoprotekta sa mid-span joint sa panahon ng pagpasa sa mga stringing pulleys.

Ang Splicing Sleeves Protector (stiffeners) ay ginagamit para protektahan ang conductor joint sa panahon ng overhead conductor stringing operations.

Pangunahing Detalye ng Earth Wire Splicing Sleeves Protector

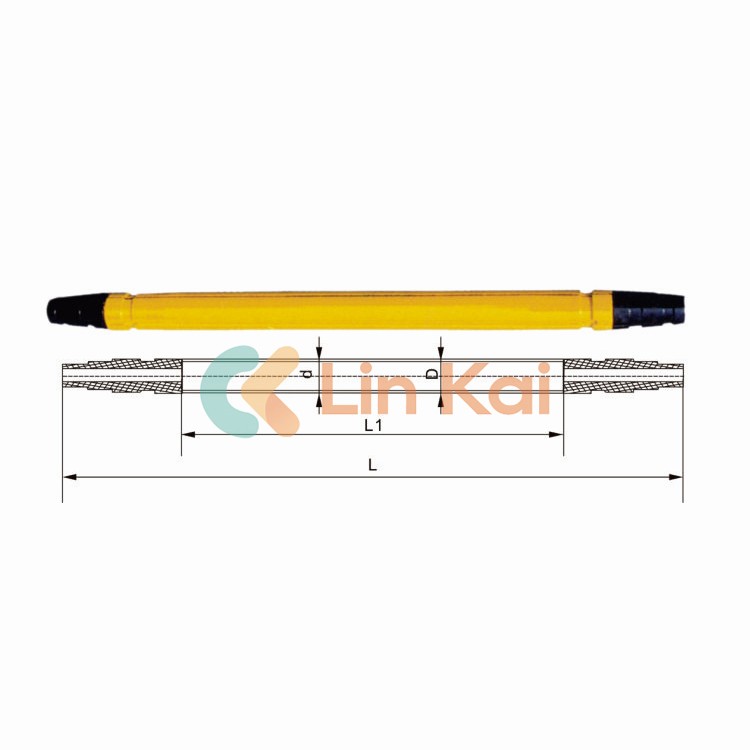

Numero ng Item	Modelo	Pangunahing Dimensyon (mm)				Naaangkop na Earth Wire
Numero ng Item	Modelo	D	L	d	L1	Naaangkop na Earth Wire
17213	J55G	Φ30	450	F24	280	GJ50, GJ55
17214	J70G	Φ30	510	F24	340	JLB65, GJ70
17215	J80G	F34	510	F27	340	GJ80
17216	J95G	F34	585	F27	415	JLB95
17217	J100G	F38	590	F28	390	LGJ50/30, GJ100
17218	J120G	Φ40	660	Φ30	440	GJ120, JLB120
17219	J150G	F45	850	F37	530	GJ150, LGJ70/40, LGJ95/55

RemarkAng kinakailangan para sa iba't ibang laki ay dapat ipahiwatig sa kontrata.

Ang ACSR Splicing Sleeves Protector na ito ay naaangkop sa crimp tube, na sumusunod sa DL/T758-2001 na pamantayan ng mga splicing fitting na gumagamit ng hydraulic lap joint. Kung ang laki ng crimp tube ay iba sa pamantayan, ang dimensyon ng splicing Sleeves ay dapat ipahiwatig sa kontrata.

Pangunahing Pagtutukoy

Numero ng Item	Modelo	Pangunahing Dimensyon (mm)				Naaangkop na Konduktor (Max.)
Numero ng Item	Modelo	D	L	d	L1	Naaangkop na Konduktor (Max.)
17201	J240B	F45	850	F38	530	LGJ240/55
17202	J300B	F51	940	F43	600	LGJ300/50
17203	J400B	F57	995	F47	655	LGJ400/50
17204	J500B	F68	1080	F56	740	LGJ500/65
17205	J630B	F83	1180	F63	800	LGJ630/55
17206	J720B	F83	1196	F63	816	LGJ720/50
17207	J900B	F89	1180	F73	800	LGJ900/75
10208	J1000B	F95	1400	Φ75	1020	LGJ1000/80
